creo3.0快速建构立体五角星模型的方法和技巧

工具/原料

• 微星台式电脑MS-7D46
• Windows 10 专业版64位19044
• CREO3.0

方式/步骤

1. 1

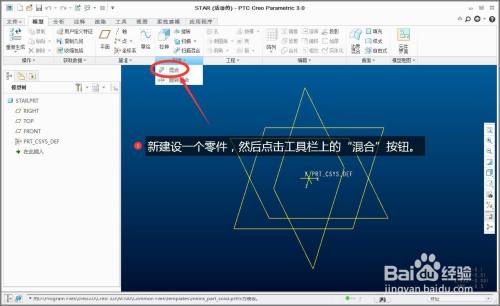

   新扶植一个零件，然后点击东西栏上的“夹杂”按钮。


2. 2

   在弹出夹杂设置窗口中点击”界说“按钮。


3. 3

   外切圆半径60mm，内接圆半径23mm，然后确认完当作草绘。


4. 4

   在截面1的根本上偏移一个10MM的草绘平面。


5. 5

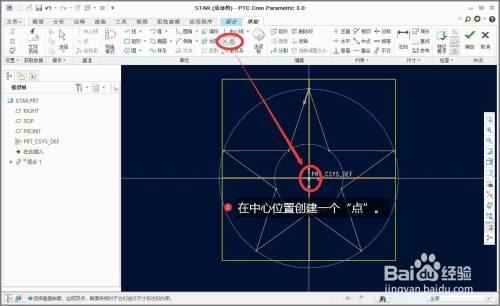

   点击东西栏上的“点”东西在中间位置建立一个“点”。


6. 6

   点击“确定”完当作草绘。


7. 7

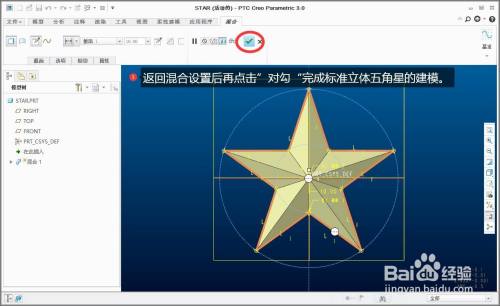

   返回夹杂设置后再点击”对勾“完当作尺度立体五角星的建模。


8. 8

   经由过程这个方式可以快速高效构建一个尺度的立体五角星。

   END

注重事项

• 本经验适合具有必然CREO根本的伴侣进修
