cad测量长度并标注尺寸

工具/原料

• 遐想YangTianM4000e-06
• Windows10
• cadR47.0.0

方法/步骤

1. 1

   打开查询栏

   打开cad东西下拉列表，进入“查询”东西栏。


2. 2

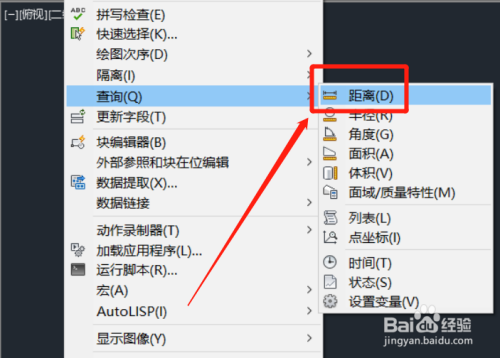

   选间隔东西

   在查询栏，选择“间隔”查询东西。


3. 3

   查看长度

   在编纂区中指定两个端点，即可查看丈量长度。


4. 4

   点开特征栏

   此外，还可右键点击丈量对象，打开“特征”栏。


5. 5

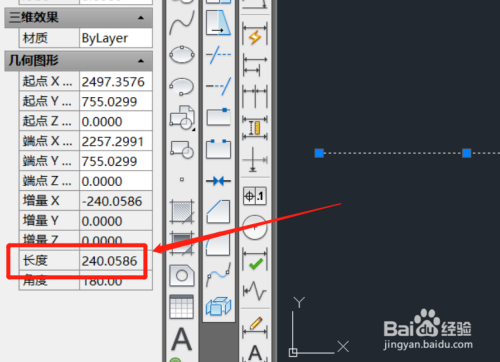

   查看长度值

   在几何图形特征栏，可查看长度特征值。


6. 6

   选线性东西

   之后打开标注下拉列表，选择“线性”标注东西。


7. 7

   标注长度尺寸

   指定丈量对象，即可标注丈量长度尺寸。

   END
