发动机活塞模型教程六：creo9.0如何创建草绘

工具/原料

• 微星台式电脑MS-7D46
• Windows 10 专业版64位19044
• CREO9.0

方法/步骤

1. 1

   本节只要进修creo9.0创建草绘的要领和技巧，

   首先在“模子”(Model) 选项卡的“基准”(Datum) 组中，单击 “草绘”(Sketch)。“草绘”(Sketch) 对话框打开。


2. 2

   在“草绘”(Sketch) 对话框中，执行以下操作：

   a. 选择基准平面 FRONT 作为草绘平面。

   b. 单击“参考”(Reference) 框，然后选择基准平面 TOP。

   c. 从“偏向”(Orientation) 列表中选择“顶部”(Top)。

   d. 单击“草绘”(Sketch)。“草绘”(Sketch) 选项卡随即打开。


3. 3

   在图形窗口中单击鼠标右键，然后单击“参考”(References)。“参考”(References) 对话框打开。


4. 4

   选择基准平面 PIN_PLN，然后单击“封闭”(Close)。


5. 5

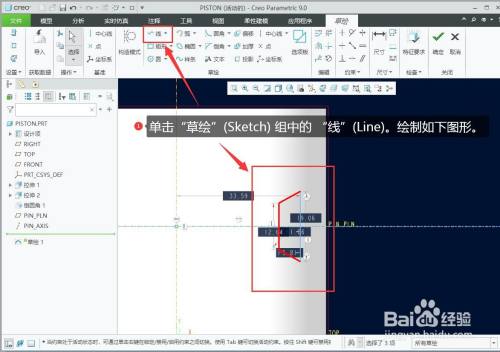

   单击“草绘”(Sketch) 组中的 “线”(Line)。绘制如图相似图形。


6. 6

   双击图中的各个尺寸并将数值修改为如图所示数据。


7. 7

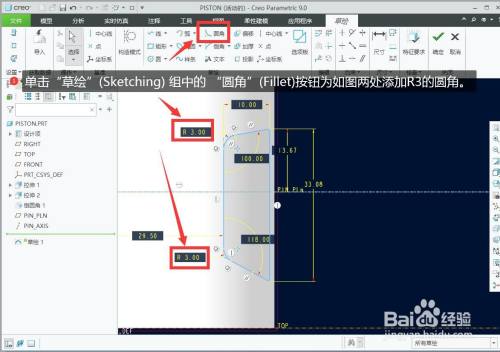

   单击“草绘”(Sketching) 组中的 “圆角”(Fillet)按钮为如图两处添加R3的圆角。


8. 8

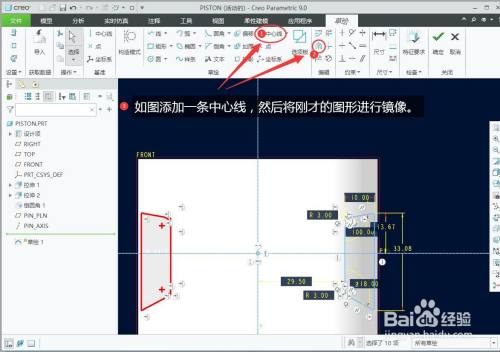

   如图添加一条中间线，然后将适才的图形举行镜像。


9. 9

   点击“确定”后就按要求创建了响应的草绘。

   END
