活塞模型教程七：creo9.0如何用草绘创建拉伸

工具/原料

• 微星台式电脑MS-7D46
• Windows 10 专业版64位19044
• CREO9.0

方法/步骤

1. 1

   本节进修拉伸草绘，在“模子树”中，选择“草绘 1”(Sketch 1)。


2. 2

   在“模子”(Model) 选项卡的“外形”(Shapes) 组中，单击 “拉伸”(Extrude)。“拉伸”(Extrude) 选项卡随即打开。

   然后单击“选项”(Options) 并从“侧 1”(Side 1) 和“侧 2”(Side 2) 下拉列表中选择 “到下一个”(To Next)。完当作后单击“确定” 。


3. 3

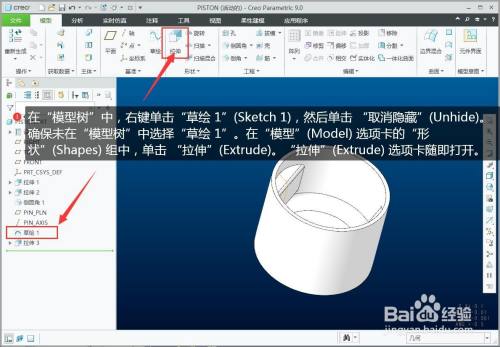

   在“模子树”中，右键单击“草绘 1”(Sketch 1)，然后单击 “取消隐蔽”(Unhide)。确保未在“模子树”中选择“草绘 1”。在“模子”(Model) 选项卡的“外形”(Shapes) 组中，单击 “拉伸”(Extrude)。“拉伸”(Extrude) 选项卡随即打开。


4. 4

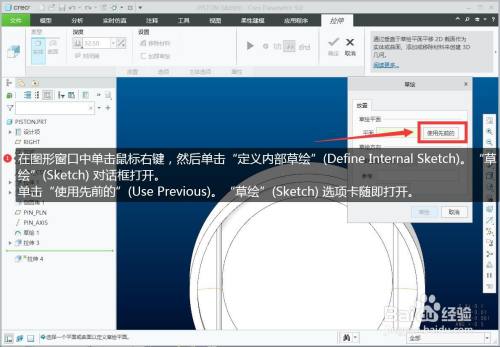

   在图形窗口中单击鼠标右键，然后单击“界说内部草绘”(Define Internal Sketch)。“草绘”(Sketch) 对话框打开。

   单击“利用先前的”(Use Previous)。“草绘”(Sketch) 选项卡随即打开。


5. 5

   图形中东西栏上，单击 “显示样式”(Display Style)，然后单击 “线框”(Wireframe)。

   在图形中东西栏上，单击 “基准显示过滤器”(Datum Display Filters)，然后断根“(全选)”((Select All)) 复选框以断根所有基准显示复选框。


6. 6

   经由过程投影、偏移和镜像绘制如下图形。


7. 7

   点击“确定”完当作拉伸切除。


8. 8

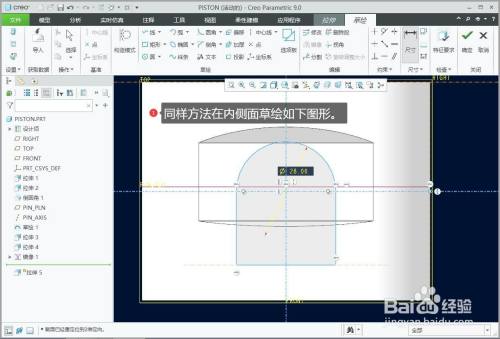

   同样要领在内侧面草绘如下图形。


9. 9

   同样经由过程拉伸和切除得下如下需我们需要的模形。
