发动机活塞模型教程十一：creo9.0如何创建旋转

工具/原料

• 微星台式电脑MS-7D46
• Windows 10 专业版64位19044
• CREO9.0

方法/步骤

1. 1

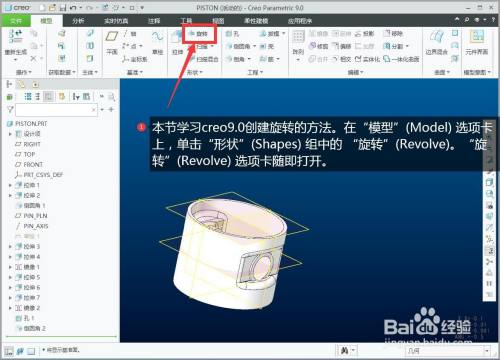

   本节进修creo9.0创建扭转创建活塞环的要领。在“模子”(Model) 选项卡上，单击“外形”(Shapes) 组中的 “扭转”(Revolve)。“扭转”(Revolve) 选项卡随即打开。


2. 2

   在“模子树”中，选择基准平面 FRONT。“草绘”(Sketch) 选项卡随即打开。


3. 3

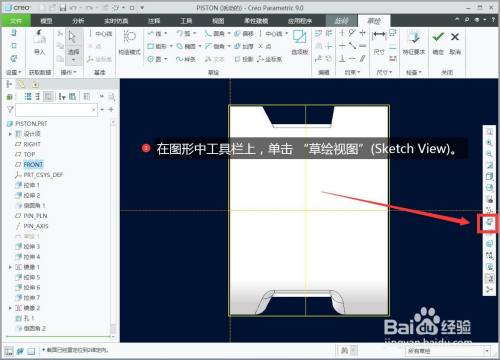

   在图形中东西栏上，单击 “草绘视图”(Sketch View)。


4. 4

   要界说中间线：

   a. 单击“基准”(Datum) 组中的 “中间线”(Centerline)。

   b. 单击竖直虚线上的肆意位置。

   c. 移动指针并再次单击竖直虚线来完当作对竖直中间线放置的界说。


5. 5

   单击“草绘”(Sketching) 组中的 “矩形”(Rectangle)。

   按照下图所示的尺寸草绘一个矩形。然后点击“确定”


6. 6

   在图形窗口中单击鼠标右键，然后单击 “移除质料”(Remove Material)。

   然后在“扭转”(Revolve) 选项卡中，单击 “确定”退出扭转号令。


7. 7

   这样就用CERO9.0创建了扭转切除特性。
