活塞模型教程十三：用creo移除材料最终确定活塞

工具/原料

• 微星台式电脑MS-7D46
• Windows 10 专业版64位19044
• CREO9.0

方法/步骤

1. 1

   在“模子”(Model) 选项卡的“外形”(Shapes) 组中，单击 “拉伸”(Extrude)。“拉伸”(Extrude) 选项卡随即打开。


2. 2

   选择活塞的顶部曲面，如下图所示。“草绘”(Sketch) 选项卡随即打开。


3. 3

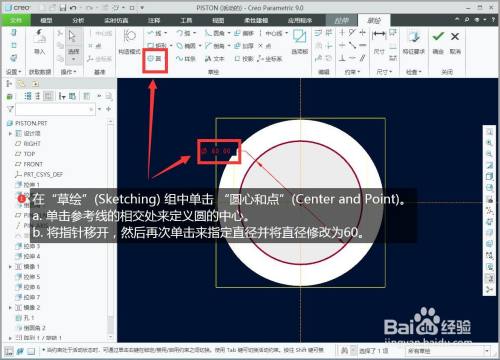

   在“草绘”(Sketching) 组中单击 “圆心和点”(Center and Point)。

   a. 单击参考线的订交处来界说圆的中间。

   b. 将指针移开，然后再次单击来指定直径并将直径修改为60。


4. 4

   将深度值编纂为 3.5。，接着单击“反标的目的深度偏向”(Flip Depth Direction)。将主动选择“移除质料”(Remove Material)。

   然后点击“确定”竣事号令。


5. 5

   在“模子”(Model) 选项卡的“工程”(Engineering) 组中，单击 “倒圆角”(Round)。“倒圆角”(Round) 选项卡随即打开。


6. 6

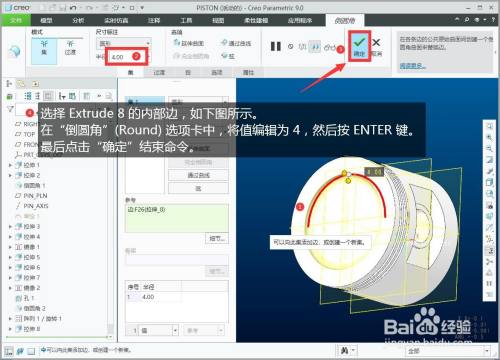

   选择 Extrude 8 的内部边，如下图所示。

   在“倒圆角”(Round) 选项卡中，将值编纂为 4，然后按 ENTER 键。


7. 7

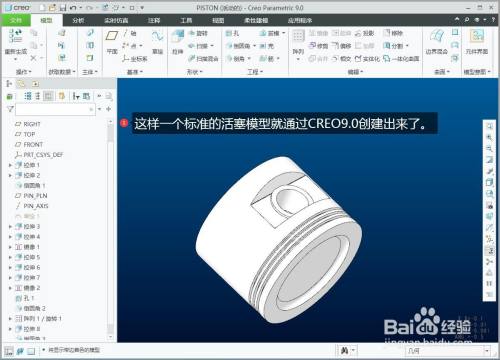

   这样一个尺度的活塞模子就经由过程CREO9.0创建出来了。
