如何使用主体设计冷却型腔体

工具/原料

• 微星台式电脑MS-7D46
• Windows 10 专业版64位19044
• CREO9.0

方法/步骤

1. 1

   新建一个零件文件并按以下尺寸绘制出如下图形。


2. 2

   将图形拉伸深度为35的实体。


3. 3

   将四角倒R15的圆角。


4. 4

   从顶面拉伸切除一个深8MM的凹槽。

5. 5

   拉伸四个深13的圆柱体。


6. 6

   别离添加3度和5度的拔模斜度。


7. 7

   再在适才创建的圆柱上拉伸切除出4个脚垫凹槽。


8. 8

   将外边倒圆角。


9. 9

   在侧面偏移出一个4MM深的凹槽。


10. 10

    在零件内部经由过程布尔运算切出一个如图外形内腔。


11. 11

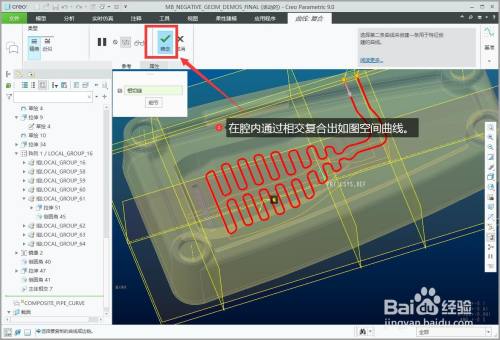

    在腔内经由过程订交复合出如图空间曲线。


12. 12

    草绘直径为3的截面举行扫描。


13. 13

    经由过程布尔运算切除不需要本家儿体。


14. 14

    这样就经由过程利用本家儿体设计出冷却型腔体了。

    END
