工具/原料
- 微星台式电脑MS-7D46
- Windows 10 专业版64位19044
- CREO9.0
方法/步骤
- 1
单击“新建”(New)。“新建”(New) 对话框随即打开。
a. 在“类型”(Type) 下，单击“画图”(Drawing)。
b. 在“文件名”(File name) 框中，键入 Piston。
c. 断根“利用默认模板”(Use default template) 复选框。
- 2

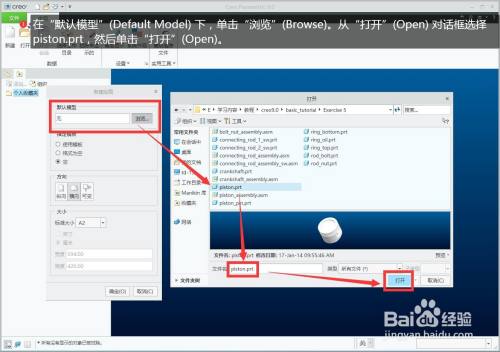

在“默认模子”(Default Model) 下，单击“浏览”(Browse)。从“打开”(Open) 对话框选择 piston.prt，然后单击“打开”(Open)。
- 3
在“指定模板”(Specify Template) 下，选择“格局为空”(Empty with format)。
- 4

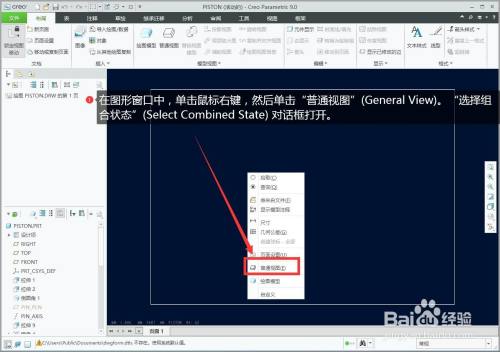

在图形窗口中，单击鼠标右键，然后单击“平凡视图”(General View)。“选择组合状况”(Select Combined State) 对话框打开。
- 5
在“视图偏向”(View Orientation) 下的“模子视图名”(Model view names) 列表框中，选择 TOP，然后单击“确定”(OK)。
- 6
点击适才导入的视图点击右键然后点击“投影视图”。
- 7

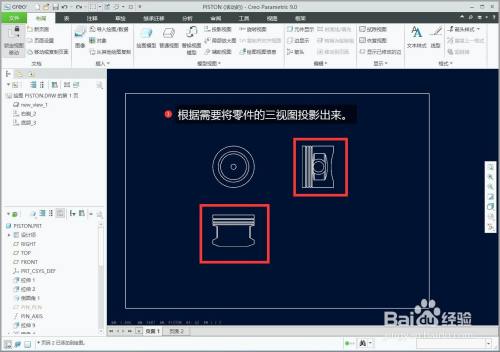

按照需要将零件的三视图投影出来。
- 8
将需要的尺寸标注出来就完当作了工程图的建造。
