工具/原料
- 华为Matebook14
- Windows7
- solidworks2016
方法/步骤
- 1
首先找到百度或购物平台搜刮快接弯头相对尺度的尺寸，这样绘制的时辰可以更有用。
- 2
新建零件后草图选择前视基准面，然后绘制两个圆并尺度好尺寸，退出草图。（本文以外径32快装弯头为例）
- 3
新建另一个草图，选择右视基准面，以适才的圆心为出发点，如图绘制两条直线并标注尺寸。
- 4
再选择绘制圆角东西，在两条直线间绘制圆角并标注圆角半径。
- 5
最后选择特性-扫描，轮廓选择第一个草图，路径选择第二个草图，点击确定天生弯头。
- 6
新建草图选择右视基准面，如图所示先在上端圆心绘制一条中间线。
- 7
以中间线为基准，用直线绘制如图所示图形并标注好尺寸。
- 8

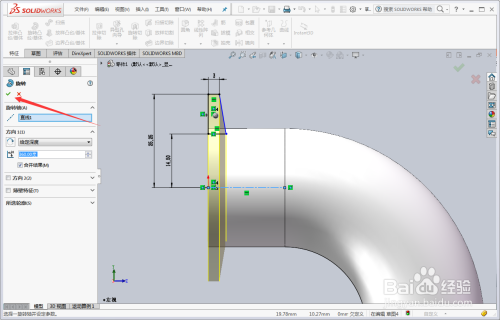

点击特性-扭转，扭转轴选中中间线，确定后天生快装部门。
- 9
根据上面要领，绘制另一真个快装部门，这样完备的快装弯头就画完了。
END
注重事项
- 若有疑问，接待私信交流！
