工具/原料
- 华为Matebook14
- Windows7
- Solidworks2016
方法/步骤
- 1
新建零件后编纂草图选择前视基准面，选华夏点后点击草图-中间线，插入中间线。
- 2
然后以中间线为基准，利用直线东西如图所示绘制大致的轮廓。
- 3

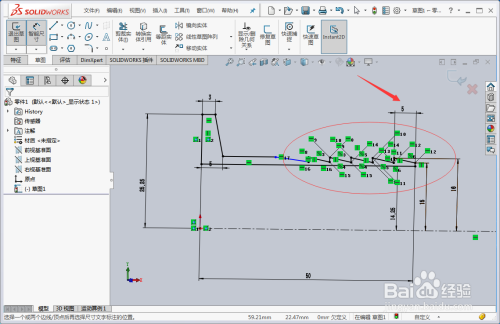

画完轮廓后，对其轮廓线条举行尺寸标志，并对每条线条的逻辑关系举行编纂。
- 4
例如图中的点选中后，将其几何干系选择为程度，包管其在统一程度线上。
- 5
例如这斜线段选中后应将其几何干系选择为平行，包管其斜度一致。
- 6
经由过程前面步调确定好尺寸和逻辑关系后，特性选择扭转凸台/基体，以中间线为扭转轴天生终极设计图。
- 7
终极快装皮管接头设计完当作。
END
注重事项
- 设计历程中尺寸标注应寄望先后挨次，若有分歧适可以打消再从头标注。
