工具/原料
- 遐想挽救者Y700
- Windows7
- CAD2016
方法/步骤
- 1
打开autocad2016软件，事情空间选择三维建模，切换到俯视图，使用直线东西绘制。
- 2
将上图所示图形转换当作面用建模中的扭转东西扭转该面域，扭转轴为红色机关线，扭转角度为360度，切换到西海说神聊等轴测视图。
- 3

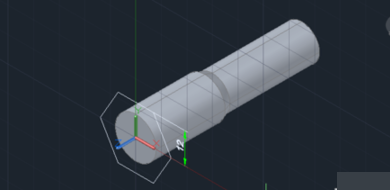

绘制所示六边形，外切圆半径为12，用建模中的拉伸东西拉伸该六边形，拉伸高度为10。
- 4

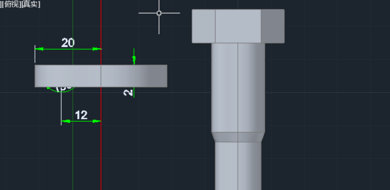

切换到俯视图，使用直线东西绘制下图1左侧图形，将该图形转换当作面域，用建模中的扭转东西扭转该面域，扭转轴见红色机关线，扭转角度为360度，天生左侧所示实体。切换到西南等轴测视图，将左侧形体移动到所示位置，使用实体编纂中的差集东西减去该形体。
- 5
切换到东南等轴测视图，绘制底面半径、顶面半径都为6.9176，圈高为2，高度为38，切换到俯视图。
- 6

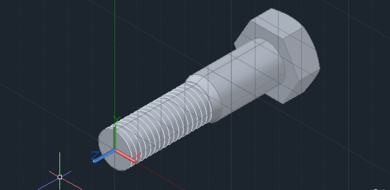

在俯视图中绘制所示图形，将该图形转换当作面域，切换到东南等轴测视图，扭转并移动该面域到所示位置。切换用户坐标系，包管xy平面与该面域平行，用建模中的扫掠东西扫掠该面域，路径为螺旋。
- 7

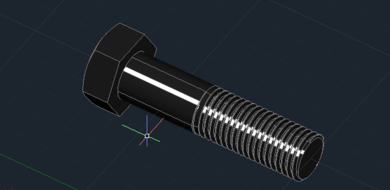

用剖切东西剖切天生的螺旋体，剖切面为xy平面，，删除红色部门，用实体编纂中的并集东西归并所有形体，打开可视化中的材质浏览器，选择不锈钢材质附着给螺栓。金属螺栓绘制竣事。
END
