工具/原料
- 本次所用接线开关均为 西野开关插座,其接线口标识可能与其他品牌开关差别。
- 质料:西野开关 单联双控诉、单联多控诉、双联双控诉开关、双联多控诉开关、三联双控诉、四联双控诉、单联双控诉带二三极插座、双联双控诉带二三极插座
方法/步骤
- 1

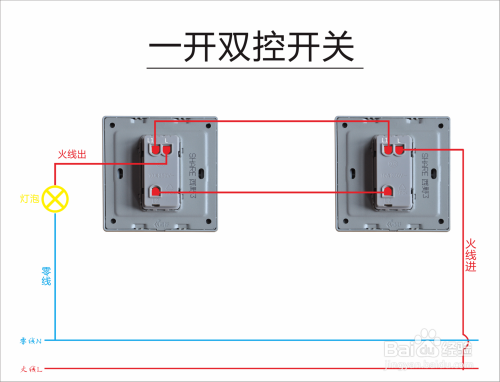

单联双控诉开关接线图
该接线图为两个一开双控诉开关同时节制一盏灯的亮与灭,两个开关节制一盏灯运用比力广泛,如楼道、卧室等!
备注:示意图中“L、L1、L2”与其他产物中“com、com1、com2”对应,为统一接口

- 2
单联双控诉、多控诉开关接线图
该接线要领为三个单联开关可同时节制一盏灯的亮与灭,此中用到了两个单联双控诉开关和一个单联多控诉开关,接线图中两头为单联双控诉开关中心为单联多控诉开关,现实安装中可按照本身需求举行挨次调解。
备注:示意图中“L、L1、L2”与其他产物中“com、com1、com2”“LA、LB、LC”对应,为同类接口。

- 3
单联双控诉、多控诉开关接线图
接线图中揭示的为四个单联开关同时节制一盏灯的亮与灭,此中两个单联双控诉与单联多控诉开关。这类4个开关同时节制一盏灯在现实家装中的运用是比力少的,常用于楼道安装利用,可以实现一楼二楼三楼四楼均可以节制楼道灯。
备注:示意图中“L、L1、L2”与其他产物中“com、com1、com2”“LA、LB、LC”对应,为同类接口。

- 4

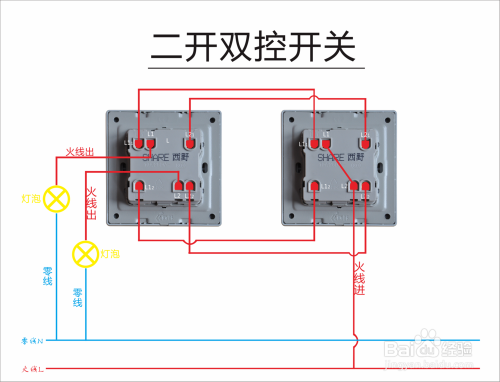

双联双控诉开关接线图
该接线图展示的为两个双联开关同时可以节制两盏灯,其道理和单联双控诉开关接线图为一样的,这里只是增长了一个开关与一盏灯。
备注:示意图中“L1、L2”与其他产物中“com1、com2”“LA、LB”对应,为同类接口。

- 5

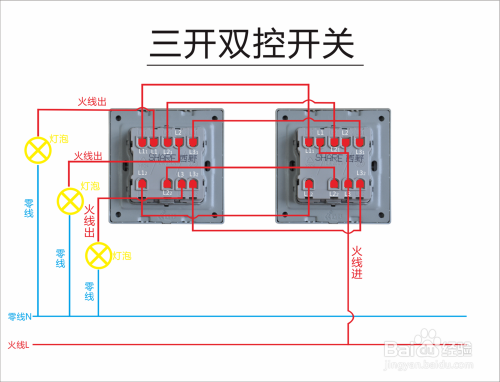

三联双控诉开关接线图
接线图中展示的为两个三联开关可同时节制三盏灯,道理与单联双联开关接线的道理是一样的,这里只是增长一个开关与一盏灯!
备注:示意图中“L1、L2、L3”与其他产物中“com1、com2、com3”“LA、LB、LC”对应,为同类接口。

- 6

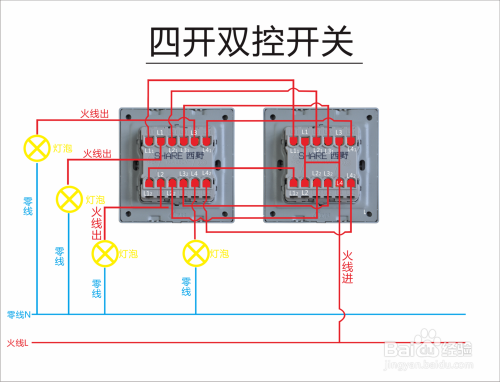

四联双控诉开关接线图
接线图中展示的两个四联双控诉开关同时节制4盏灯,道理和上面二联三联开关一样!
备注:示意图中“L1、L2、L3、L4”与其他产物中“com1、com2、com3、com4”“LA、LB、LC、LD”对应,为同类接口。

- 7

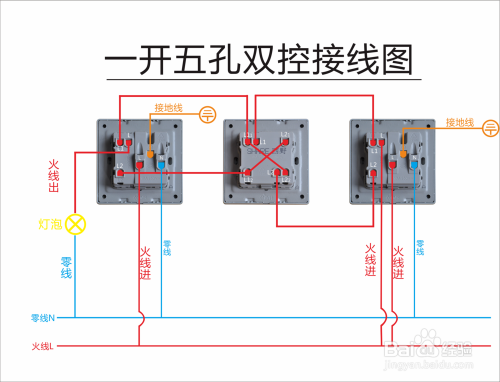

单联双控诉带二三极插座接线图
接线图中展示的为两个单联双控诉带二三极插座与一个单联多控诉开关接线图,从而实现了三个开关可同时节制一盏灯并不影响到插座。该要领可以用于卧室开关插座结构,床头柜双方各一个单联双控诉带二三极插座,门口安装一个一开多控诉开关,比拟以前的开两个孔安装一个开关与插座会相对节约必然空间与当作本!
备注:示意图中“L、L1、L2”与其他产物中“com、com1、com2”“LA、LB、LC”对应,为同类接口。
END
注重事项
- 其上只为部门双控诉开关接线图,在现实运用中可更具本身的安插而安装开关插座与灯,要是有您需要知道的开关插座安装图可以咨询我!
