利用前安全须知
- 1
须知一：正确操作
① 为了防止触电或火警环境发生，请利用原装的电源线，电源插头必需接入带有掩护接地的电源插座。② 确保救捕粒接入的电源电压与仪器额定电压连结一致，电源电压不克不及跨越电源线的最大额定电压。
- 2
须知二：查抄接地掩护
① 毗连之前查抄仪器内部和外部的掩护接地端和保险丝等是否无缺无损，若发明异常请勿利用仪器，不然会有伤害。
② 开机之前查抄所有掩护接地是否毗连无缺，再三确认后方可正常开机利用。 ③ 请勿直接低王用手接触毗连电路，须要的时辰请堵截电源并戴好安全手套举行操作。
④ 非厂家维护职员，请勿拆卸呆板哨截外壳，防止内部高压触电伤害。
- 3
须知三：安全情况确认
① 为包管操作者的人身安全，请勿在含有易燃易爆的气体或液体的情况中利用本仪器，不然会有伤害。
② 为包管完当作准确丈量，请包管在合适的事情情况(温度:5°C ~40°C ; 湿度:20 %RH~ 80%RH)中利用仪器。
END
毗连电源
- 1
操作一：毗连之前的查抄
安全举行电源毗连之前，请细心查抄以下内容：
① 查抄设备外部无缺，无组装缺陷，如螺丝松动、失落等征象；② 查抄随机配套的电源线是否完备无损；
③ 查抄随机配件的种类、型号和数目等是否完备齐备；以上查抄如与采办合同描述不符，请直接接洽厂家发卖部分。
- 2
操作二：毗连电源线
① 确认本仪器的电源开关处于封闭状况。
② 确定电源电压处于本仪器的额定电压规模内之后，再将随机配发的电源线毗连至仪器的电源输进口。
③ 仪器电源接口参数如下图所示。
END
打开/封闭电源
- 1
须知一：电源开关状况
① 正面的电源开关按键与仪器背部的船型开关配合组成电源双开关设计。
② 背部的船型开关没有闭应时，仪器没有带电，电源按键的指示灯不亮，仪器没有带电。
③ 背部的船型开封闭合后，仪器上电，电源按键指示灯显示红色，仪器处于待机状况。此时按下电源开要害，仪器启动，电源按键指示灯为绿色，仪器进入运行状况。
④ 仪器运行时，长按电源开要害2秒以上，仪器遏制运行，进入待机状况，此时电源按键指示灯为红色。
- 2
须知二：举行准确丈量时的注重事项
① 打开电源开关，让仪器预热30分钟以上。
② 预热竣事后，请举行调零。
- 3
须知三：封闭电源时的操作
① 仪器利用完毕，需要封闭时，请先封闭电源开关，再封闭船型开关。待仪器处于完全不带电状况时，视为正常封闭。仪器异常断电关机，再次通电仪器自启动。
END
直接输入的丈量回路
- 1
操作一：未来自丈量回路的丈量用电缆直接毗连到电压或电流输入端子。
① 毗连电压输入端子
端子为φ4mm的安全喷鼻蕉插座，将安全接头(导线未裸露)插入电压输入端子。
② 毗连电流输入端子
将丈量回路的电压引入电流输入端子时，请勿碰触电传播感器输入接口。由于这些端口内部在电气上是相通的，以是很伤害。
- 2
注重事项
① 毗连时，请确认电流输入端子和压接端子的接触面上不存在异物。
② 按期查抄电流输入端子的旋钮是否松脱，电流输入端子和压接端子的接触面上是否存在异物。
仪器的输入元件，电压输入端子和电流输入的终端简化毗连方式如图。
END
毗连外部传感器输入的丈量回路
- 1

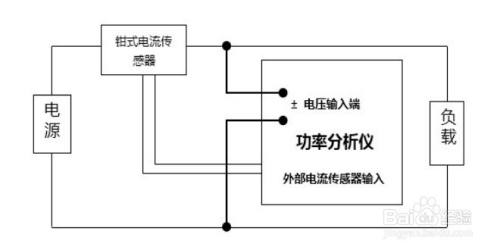

概述：当丈量回路的最大电流跨越输入单位的最大量程(如下所述)时，可以将外部电传播感器毗连到电传播感器输入接口来丈量电流。功率阐发仪的输入单位，电压输入端子和外部电传播感器输入毗连器的简化毗连方式如图。
- 2

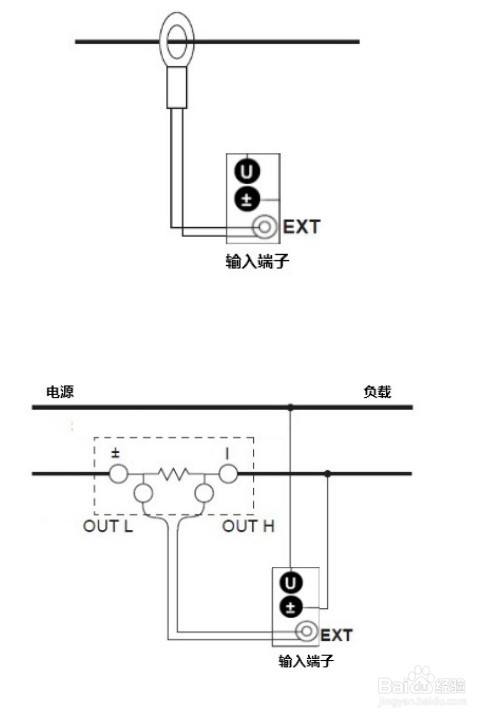

毗连方式一：电传播感器毗连方式
将分流电传播感器毗连到电源地。要是必需将传感器毗连到非接地端，请在传感器和仪器之间利用带导电层的导线，以减小共模电压的影响。毗连外部电传播感器电缆时要注重用电安全。
- 3
毗连方式二：分流式电传播感器毗连
当被测电路未接地，旌旗灯号频率高或功率大时，分流式电传播感器电缆的电感的影响变大。 在这种环境下，利用断绝传感（CT，DC-CT或钳式）来执行丈量。
- 4
毗连方式三：电压输出型钳式电传播感器毗连
- 5

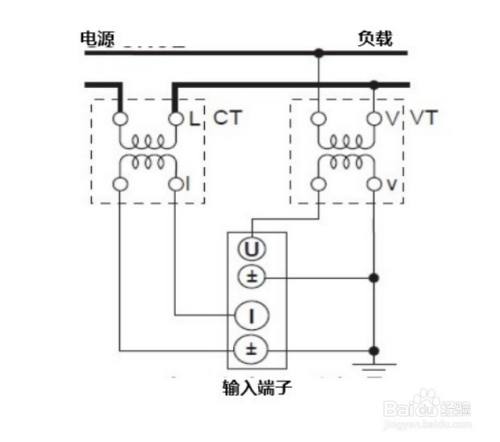

毗连方式四：电压、电流互感器（VT/CT）毗连方式
① 当电流超量程后，可接入电流输出型传感器或CT（电流互感器），以扩大量程，经由过程传感器接入时需接到电流输入端。
② 当电压超量程后，可接入电压传感器或VT（电压互感器）以扩大量程，经由过程传感器接入时需接到电压输入端。
END
