博图软件的电动机控制模块化程序块设计

工具/原料

• 西门子博图软件

方法/步骤

1. 1

   首先打开博图软件新建FB块名称为电机块1，利用SCL语言。


2. 2

   在新成立的电机块1中新建接口参数地址


3. 3

   编写节制器上电开机程序，默认电机为遏制状况。


4. 4

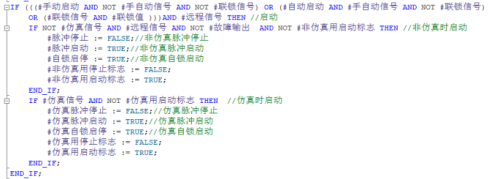

   编写判断手动模式、主动模式、连锁模式、仿真模式下的启动程序以及遏制程序。


5. 5

   编写非仿真模式下的仿真旌旗灯号复位程序。


6. 6

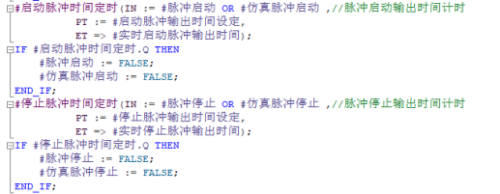

   编写输出脉冲启动旌旗灯号和脉冲遏制旌旗灯号的按时输出程序。


7. 7

   编写电机启动后运行时间累积和遏制时间累积。


8. 8

   编写电机妨碍后妨碍代码的输出程序。


9. 9

   最后编写妨碍复位程序。


10. 10

    程序总览


11. 11

    程序总览
