随着科技的快速发展，常见的液晶显示屏有TN、STN、TFT三种，ILI液晶显示屏比较少见，下边我们来为大家揭秘一下ILI9341 SPI液晶屏功能和作用，以及怎么检测。要检测，的先了解它，下边我们就综合了解一下吧
工具/原料
- 液晶屏
方法/步骤
- 1
第一：ILI9341 没有中文翻译版本，为此广大初学者费劲脑筋 ， 甚至多处寻求其中文资料 。 由 于ILI9341 是 LCD 模块内部的一个控制芯片，我们对ILI9341 资料并不是控制该芯片，而是控制 LCD 模块。因此并不需要该芯片的所有内容。控制 LCD 模块需要关注的部分。
- 2
第二：ILI9341 是一个用TFT液晶显示器的单芯片控制驱动器，具有262.144色的240RGBX320像素显示解决方案。它的组成包括一个720通道的源极驱动器，一个320通道的栅极驱动器，172800字节用于图形显示的GRAM以及供电电路。
- 3
第三：ILI9341支持8/9/16/18位数拒总线的MCU接口，6/16/18位数据总线的MCB接口，以及3/4线的SPI接口，移动图像区域可以通过窗口地址功能在内部GRAM来指定，指定的窗口区域可以选择性地更新，因此，可以在图像区域同时独立地显示移动图像。
- 4
第四： ILI9341可以使用1.65-3.3V的1/0接口电压和一个对应的电压跟随电路来产生驱动LCD的电压，ILI9341有精确的电压（软件）控制，来支持全色，8色显示模式和睡眠模式，这使得ILI9341成为一个理想的中小型手提产品的LCD驱动器，比如数字电话，智能手机，MP3和PMP.
- 5
第五：模块与功能

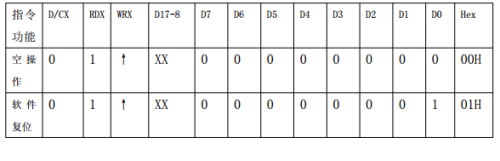

ILI9341为8080-I/8080-II系列MCU接口和3/4线SPI接口提供4种类型的MCU系统接口，给定的接口选择可以通过外部IM（3:0)引脚来控制，详情列出表格如下：
- 6
第六：并行RGB接口
ILI9341也支持RGB接口来显示移动的图像，当RGB接口被选择，显示操作将被外部信号VSYNC,HSYNC,和DOTCLK所同步，同时，根据使能信号DE的高低电平，输入显示数据被写入。
- 7
第七：RGAM是一个图像RAM，可储存显示数据。GRAM大小是172800字节，一个像素点用18位显示。灰度电压生成电路：根据在伽马纠正寄存器中的灰度阶层设置，灰度电压生成电路可以产生一个液晶驱动电压。ILT9341可以显示最大262144色的图像。电源供电电路：LCD驱动电源电路可生产电压，作为GVDD，VGH,VGL和VCOM来驱动TFT LCD面板。
注意事项
- 注意排除技巧
