工具/原料
- 装有HyperMesh软件电脑一台
方法/步骤
- 1

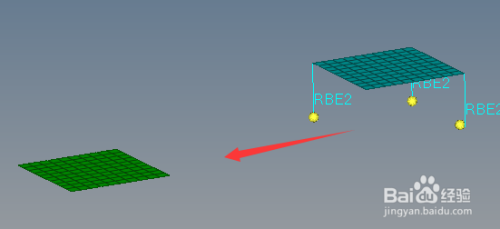

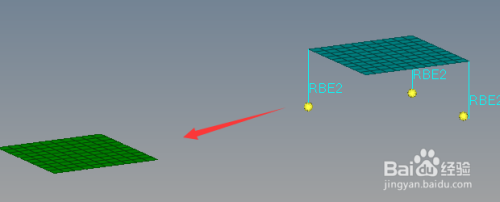

首先启动软件，新建一个模型空间，依次导入一个产品不同部件有限元或几何模型，这里导入下图所示有限元模型。所以，这里以有限元模型装配为例，介绍如何装配，装配几何模型同理，只是其不像装配有限元模型，对单元、节点等进行操作，而是对面、体及点等进行操作。
- 2

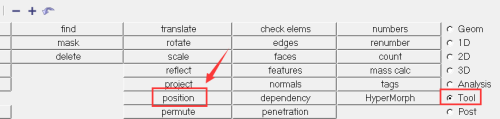

打开tool主菜单，从中找到position选项，点击打开，进入装配界面。
- 3
此时进入position界面，点击下图箭头所指三角号，可以展开要装配的对象属性菜单，可以看到有nodes节点、points点、elems单元、comps组件、solids体、surfs面等，对于有限元模型装配，一般选择单元、组件或nodes来选择对象，这里设为elems。
- 4

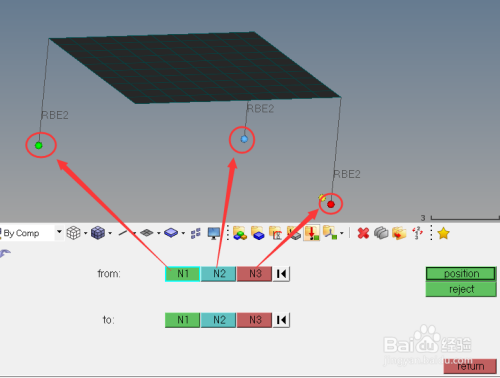

接着选择所有要进行移动装配的单元，选中单元会高亮显示，接着需要从选中的单元中，选择三个节点作为组装基准，同时在目标处选择三个节点，对应之前选择的节点，即可组装部件。
- 5

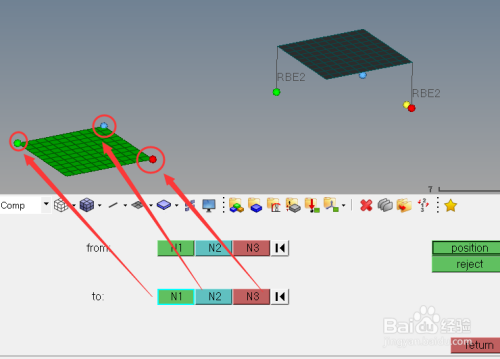

这里先从要移动的部分，即之前选中的单元中，依次选择三个基准节点；接着再在目标处，对应选择三个节点。
- 6

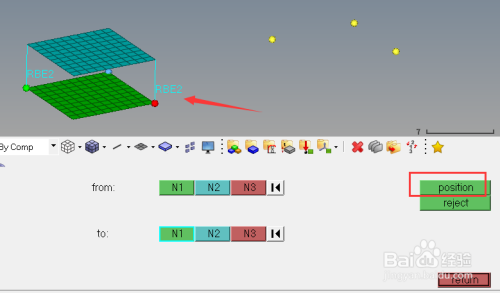

设置完成，点击“position”按钮，即可将部件进行组装，其基本原理是通过三点进行定位。这样软件中如何进行装配，介绍完成。
注意事项
- 装配的原理是三点定位原理，不论有限元还是几何模型都是基于此，只是操作及定位对象不同，定位对象分别为节点nodes、点points。
- 感谢阅读，如有帮助，可以点赞、投票或收藏支持，谢谢！
