工具/原料
- 装有HyperMesh软件电脑一台
方法/步骤
- 1
首先启动软件，新建一个模型文件后，导入几何模型，这里从实体中抽取了一个中面，如下图所示，该中面包括倒角、小孔、重复面等，需要进行简化。
- 2
这三种操作都是在geom主菜单下defeature下完成的，对面进行编辑，即可简化模型，清除缺陷。
- 3

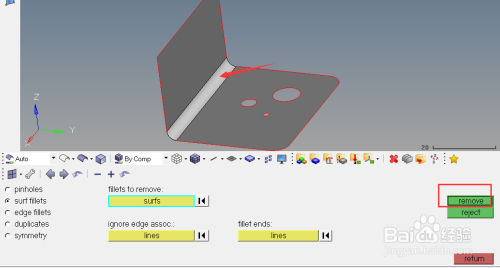

清除面间倒角。在defeature面板中选择surf filliets后，先点击面板箭头所指“surfs”按钮，再去图形区选择需要所有曲面，曲面白色显示。接着设置倒角范围，这里设为1-15mm，即会清除半径在该范围内，和面相切的所有倒角（界面中箭头所指处倒角），接着点击find按钮。
- 4

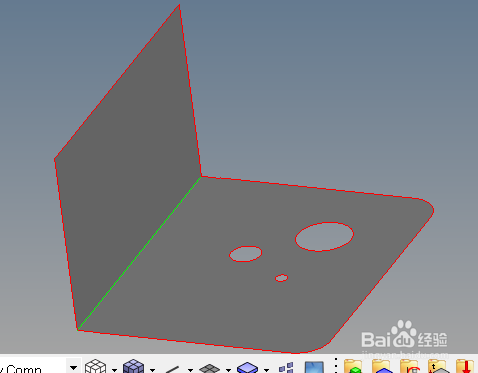

此时会高亮显示可以清理的倒角，点击remove即可清理倒角，效果如下图2所示。
- 5

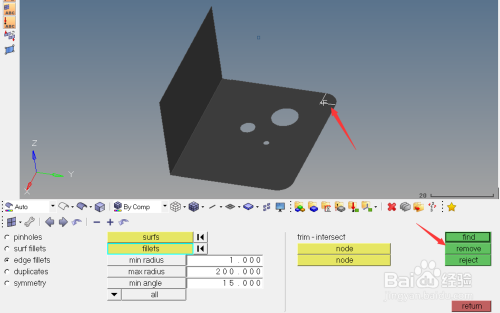

清理面上倒角。使用edge fillets面板，选中所有面后，设置范围，点击find即可查找可清理倒角。
- 6
此时会标记处所有可清理倒角，如下图所示标记了两处。点击remove即可移除，这样如何移除两种倒角介绍完成。
- 7
接下来介绍填补圆孔。使用pinholes面板，同理选中所有面，并设置半径范围，即可find所有该范围内的小孔，找到后清理即可。
- 8
删除重复面，操作方式同之前介绍的操作，使用duplicates面板，这里不再进行介绍。这样如何简化几何模型，介绍完成。
注意事项
- 清理简化几何模型，可以提高网格划分质量。
- 感谢阅读，如有帮助，可以点赞、投票或收藏支持，谢谢！
- 注意删除曲面间倒角，倒角曲面必须和两个面相切，且倒角曲面独立为一个面，不能和相切面组成一个整体，否则无法清除。
