cad标注命令：cad中对齐标注的详细说明

对齐即创建与尺寸界线原点对齐的线性标准。这里举实例说明，所用AUTOCAD为2016版本。

工具/原料

• AUTOCAD

方法/步骤

1. 1

   调用【对齐】命令（方法如下）：

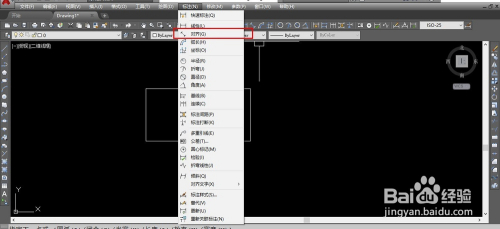

   菜单栏：执行【标注】-【对齐】

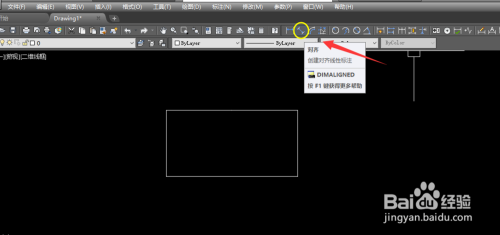

   工具栏：单击【标注】工具栏中的【对齐】按钮

   命令行：在命令行中输入DAL


2. 2

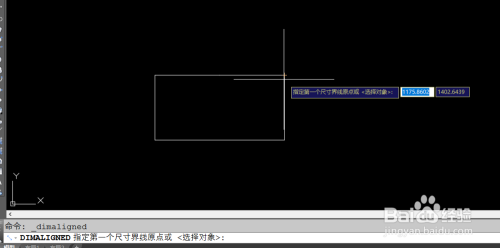

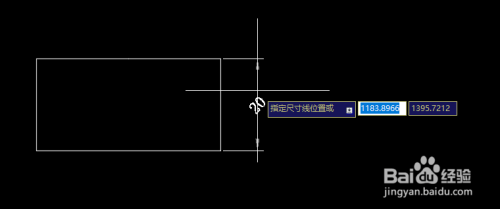

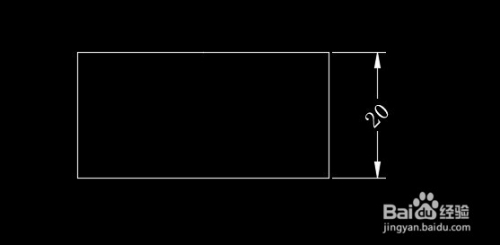

   调用对齐标注命令，先用鼠标在要标注对象的两个端点处点击，再移动鼠标，便会出现尺寸，然后点击鼠标确定尺寸的位置，便标注好了。与线性标注类似。

   3cad标注命令：cad中线性标注的详细说明


3. 3

   注意：调用标注命令后，点击两个点，命令提示栏显示。

   输入栏：[多行文字(M)/文字(T)/角度(A)]

   其功能与线性标注是一样的。


4. 4

   多行文字M：输入M，回车键或空格键确认，便会出现文字格式编辑对话框，输入我们想要的尺寸值、符号等。


5. 5

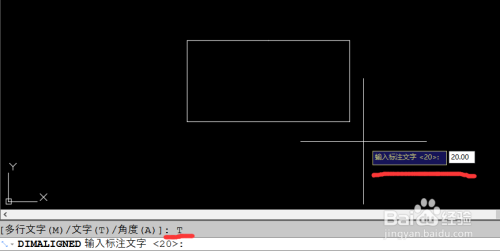

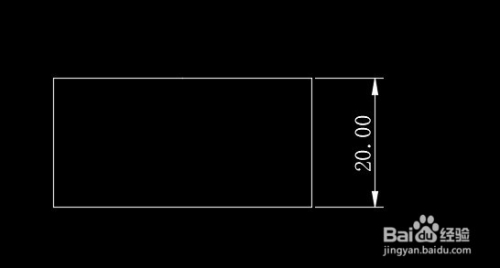

   文字T：输入T，回车键或空格键确认，便出现 输入标注文字 的提示，输入新 标注值 回车键或鼠标右键确认就可以了，能输入自己想要的尺寸值。


6. 6

   角度（A）：输入A，回车键或空格键，输入角度值45，回车键或空格键，标注值便以45度角放置，尺寸值会斜过来。


7. 7

   其他复杂图形的线下标注操作与上述步骤类似。
