在使用软件创建三维模型时，对于某些有对称，或周部等阵列特征的实体，都可以通过阵列工具，快速建模。只需建立其中一个零件实体，其他实体可通过矩形阵列或圆形阵列创建，可以提高建模效率。接下来介绍，如何进行实体矩形、圆形阵列。
工具/原料
- 装有catia电脑一台
方法/步骤
- 1

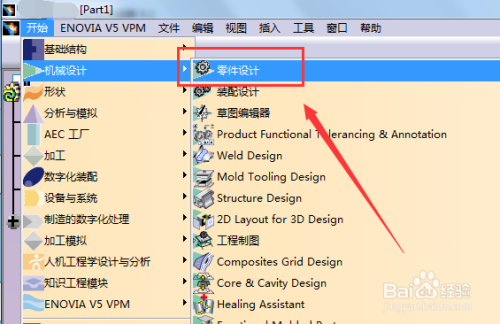

先启动软件，进入零件设计窗口，新建一个零件实体，或者打开一个已有的模型。接着使用“变换特征”工具栏中相关工具，进行零件阵列。未创建实体时，工具栏按钮呈灰色。
- 2
这里创建一个长方体三维模型，分别对其进行矩形或圆形阵列。对于阵列需要用实线草图作为参考轴线。
- 3

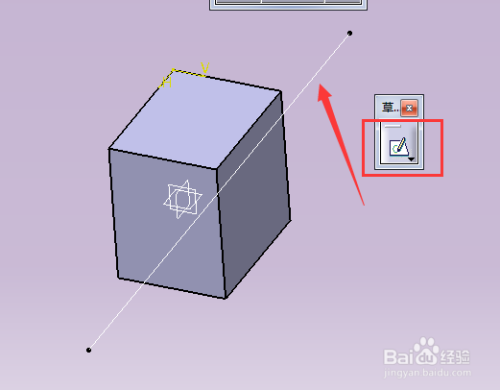

先进行矩形阵列，通过草图按钮，创建下图中箭头所指直线，作为参考线。
- 4

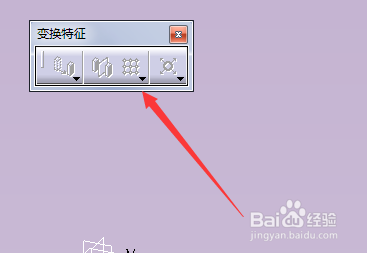

接着在“变换特征”工具栏找到“矩形阵列”工具，点击该按钮，即可打开阵列详细信息设置对话框。
- 5

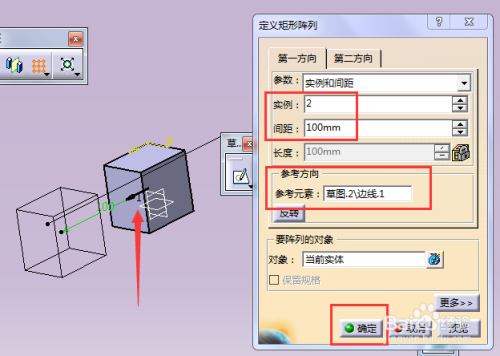

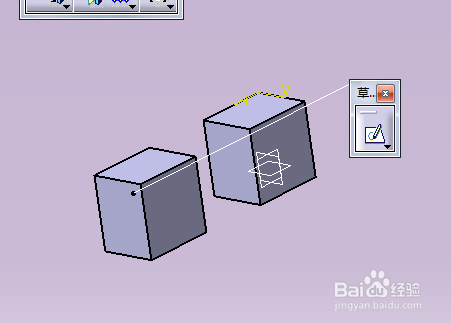

接着在弹出对话框中，设置阵列形式、间距、个数等信息后，参考方向选择新建的直线草图，确定即可应用阵列。
- 6
然后进行圆形阵列，同样需要创建直线草图，作为参考轴线。该轴线为旋转对称轴，先通过平面按钮，创建一个平面，如下图所示。
- 7
接着在新建的平面上，创建下图所示直线草图，作为选择对称轴，此时点击圆形阵列按钮，打开设置对话框。
- 8

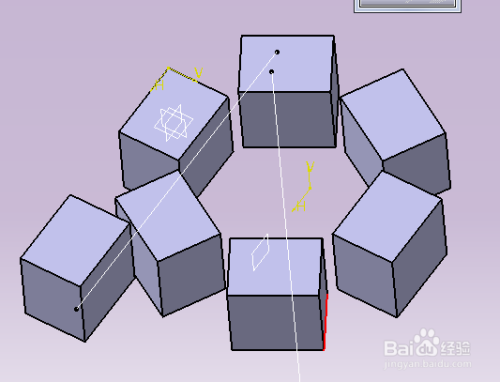

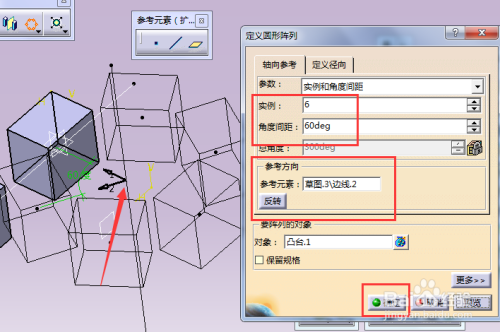

接着在弹出对话框设置个数、间隔角度及轴线等信息后，确定即可应用阵列。这样如何对零件进行圆形、矩形阵列，介绍完成。
注意事项
- 使用阵列工具，对于某些模型，可以快速建立几何三维模型。
