使用visio画组件和部件图

利用visio画组件和部件图

方式/步骤

1. 1

   打开visio应用，进入到新建窗口，如图


2. 2

   点击工程，进入到工程页面，如图


3. 3

   双击部件和组件画图，进入画图页面，默认显示的是画图东西外形，如图


4. 4

   若是需要尺寸怀抱图标，就点击尺寸怀抱工程选项，就会睁开对应的图标类型，如图


5. 5

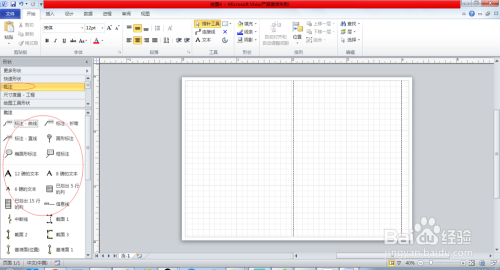

   若是需要添加批注就选择批注选项，就会显示批注图标，如图


6. 6

   点击快速外形，就显示批注、尺寸怀抱、画图东西的图标，如图


7. 7

   若是这个外形还不敷就点击更多外形，弹出列表功能，选择需要的外形，如图
