用proe画弯管（扫描工具的使用）

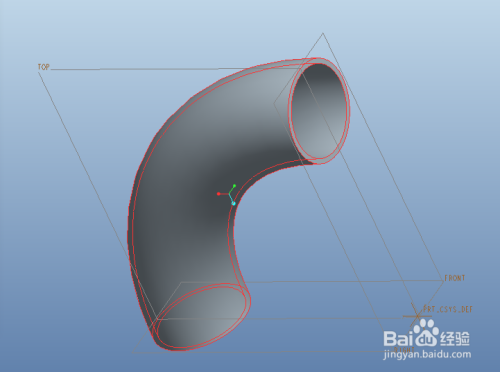

      对于proe的初学者来说，拉伸功能已经很常见，但拉伸功能并不克不及完当作弯管的绘制，这里介绍一下用proe绘制弯管的过程，即proe中扫描功能的利用。本例中，我们绘制一个半径100的90度弯管。绘制成果如图所示。

工具/原料

• proe5.0

方式/步骤

1. 1

   首先新建一个零件，文件定名为wanguan。


2. 2

   选择菜单栏——插入——扫描——伸出项。会呈现如下两个对话框。


3. 3

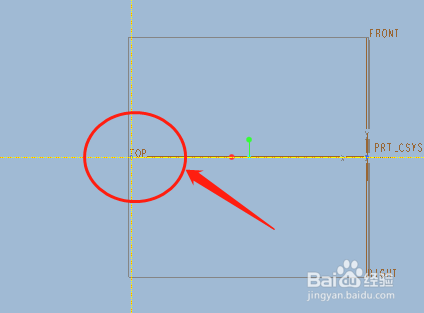

   首先绘制草图，也就是扫描轨迹。呈现如下对话框后，选择你需要绘制草图的平面（这里选择top平面），点击确定——缺省。


4. 4

   在top平面中绘制草绘轨迹（可以利用圆弧，也可以利用圆形后剪切）。绘制完毕后打钩确定。


5. 5

   下面起头绘制截面（这里设内管半径18，外管半径20）。注重，这里的十字虚线交叉点就是扫描的肇端点，也就是扫描的肇端点，弯管的初始截面就在这个面上。绘制竣事打钩确定。


6. 6

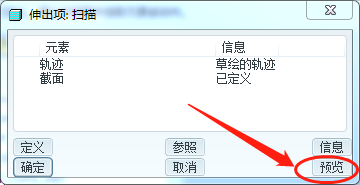

   对话框中可以预览。预览看了没有问题就可以点确定了。


7. 7

   绘制完当作。



注重事项

• proe的扫描功能还有良多细节这里没有讲解，本家儿如果根基的伸出项操作，可以绘制较为简单的扫描布局。
