在工作中我们偶然需要绘制CAD轴侧图，良多新手绘制轴侧图会选择用直线东西来绘制，并不知道CAD有绘制轴侧图的功能。今天我们来进修下CAD是怎么绘制轴侧图的？
工具/原料
- 装有CAD软件的电脑一台
方式/步骤
- 1
首先打开CAD，将CAD模式设置为 AutoCAD经典模式,在左下角找到捕获模式F9，点击鼠标右键 再点击设置按钮。
- 2

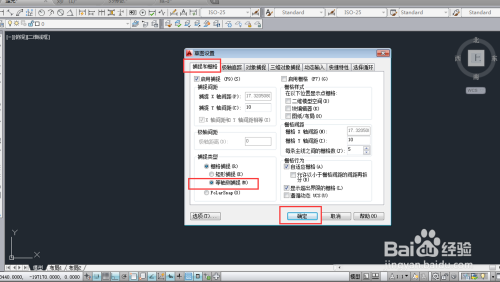

弹出草图设置对话框，点击捕获和栅格-选择等轴测捕获 （把矩形捕获打消）
此时绘制页面呈现红绿色的图标，暗示此时可以绘制等轴测图形了
- 3

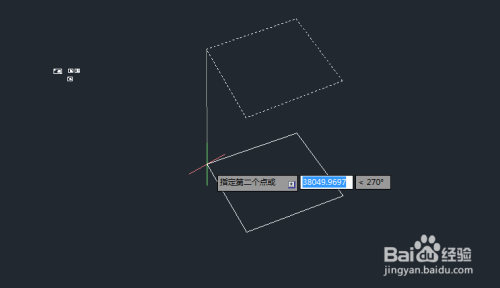

选择直线东西，起头绘制，按键盘上的F5可以变换轴测的偏向，来进行绘制。绘制好后不异平行部门用按快捷键CO 进行复制
- 4
在此等轴测捕获模式的根本上画轴侧圆，输入快捷键el 再输入 i 以起点为圆心绘制轴侧圆。
注重事项
- 若是感觉小编写的不错 请给个赞
