第十四期全国BIM技能等级考试一级第二题

二、按照给定尺寸，用构件集体例建立模子，材质为混凝土，请将模子以“桥墩+考生姓名”为文件名保留到考生文件夹中。（15分）

工具/原料

• Autodesk Revit 2018

方式/步骤

1. 1

   因为标题问题中给出明白要求利用构件集体例建立模子，所以本题我们采用公制常规模子体例建立模子。

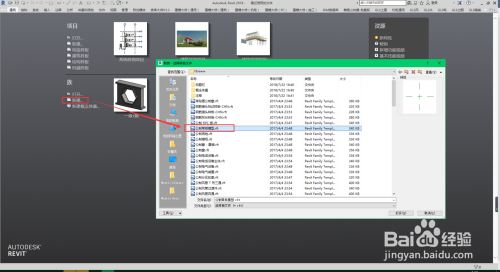

   首先打开“Autodesk Revit 2018”新建“公制常规模子”。


2. 2

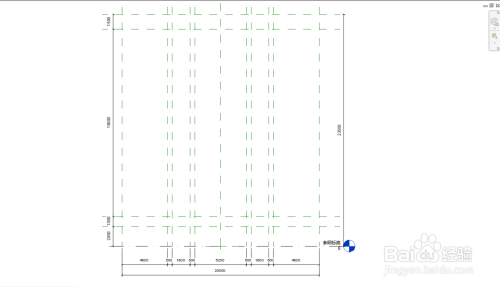

   选择“前”立面视图，绘制参考线（快捷键：RP）。绘制一半然后镜像。


3. 3

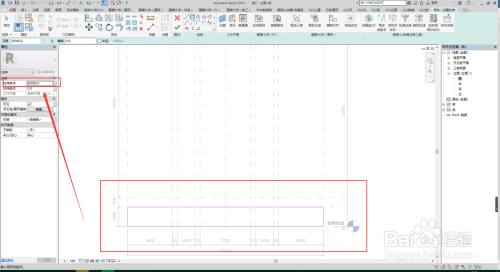

   利用拉伸东西绘制矩形根本，按照左视图拉伸终点设置为20000。


4. 4

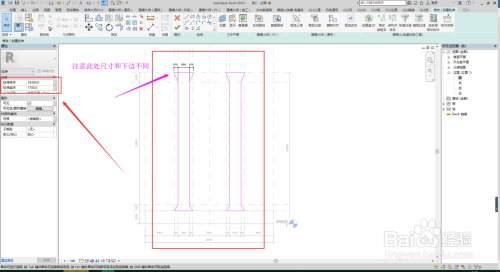

   继续利用拉伸东西绘制桥墩，拉伸终点：18300，拉伸起点：1700。


5. 5

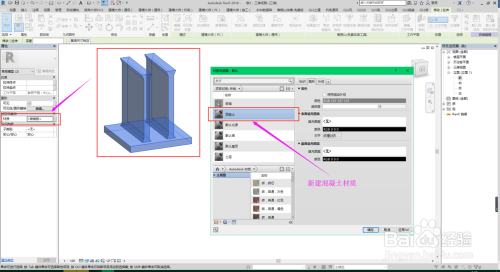

   最后设置材质，框选中所有构件，新建混凝土材质。


6. 6

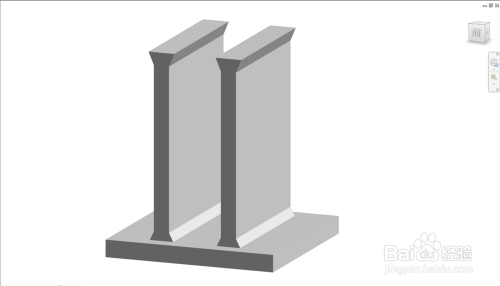

   最后将模子以“桥墩+考生姓名”为文件名保留到考生文件夹中。
