工具/原料
- 电脑一台
- matlab软件
方式/步骤
- 1
第一种方式、编写程序操纵mesh函数、surf函数画三维曲线图和三维曲面图：

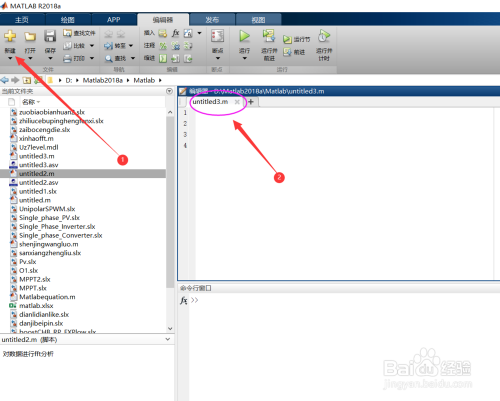

1. 打开Matlab软件-->同时按住Ctrl+N（或则点击菜单“新建剧本文件”）-->新建一个m文件（剧本文件）
- 2

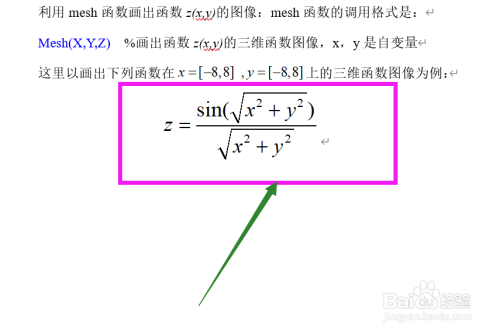

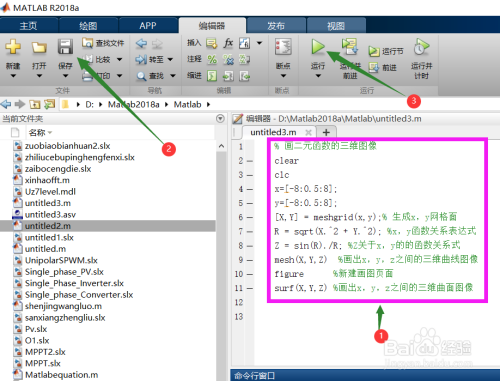

2. 操纵下图一所示函数为例进行讲解Matlab画三维函数图像的步调，在新建得m文件中输入下图二所示的求解程序-->点击保留-->点击运行。
- 3
3. 点击运行程序今后就可以在Matlab的Figure页面看到所画的三维曲线图和三维曲面图
- 4
第二种方式、操纵Matlab的“画图”菜单画函数的三维曲线（面）图：
1. 将要绘制函数关系图的变量添加到工作区
- 5
2. 菜单“画图”画三维函数图形的例子如下图所示
- 6
3. 按住Ctrl键同时选中要画图的三个变量（X,Y,Z）-->点击菜单“画图”-->点击surf（绘制三维曲面图）-->点击mesh（绘制三维曲线图）
- 7
4. 接着就可以获得函数的三维曲面图和三维曲线图
- 8
总结：
操纵Matlab画二元函数的三维曲线图、三维曲面图的两种方式总结一下就是：
注重事项
- 操纵mesh函数和surf函数绘制三维图形时要先操纵meshgrid函数生当作网格
- 操纵“画图”菜单绘三维图像是要先将变量导入到工作区
