工具/原料
- 电脑
- simulink
方式/步骤
- 1

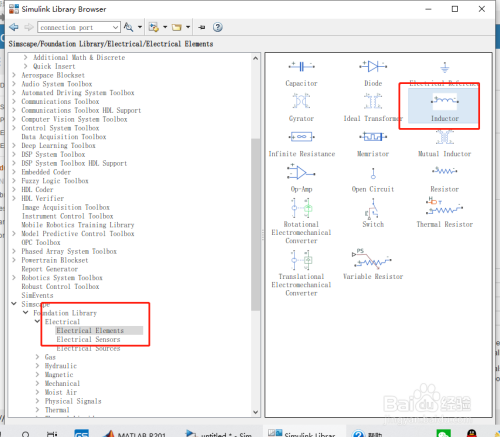

库：Electrical Elements
如下图所示。
- 2
申明
电感器块为线性电感器建模，如下式所述：
- 3
此中具体信息，如下图所示。
- 4
串联电阻和并联电导参数表示出较小的寄生效应。串联电阻可用来暗示直流绕组电阻或因集肤效应而发生的电阻。一些电路的模拟可能需要一个小的并联电导的存在。有关具体信息，请拜见建模最佳实践。

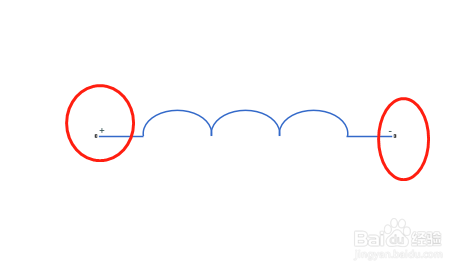

毗连+和–别离对应于电感器的正极和负极端子。若是电流从正极流标的目的负极，则电流为正，而且经由过程电感器的电压等于正极和负极端子之间的电压差V（+）–V（–）。
- 5

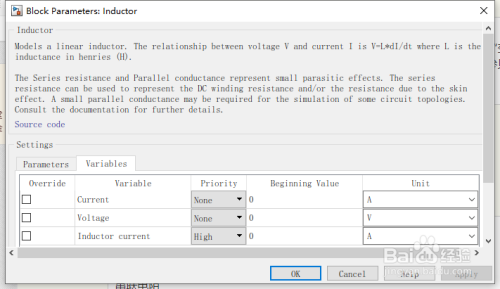

变量
要在仿真之前设置块变量的优先级和初始方针值，请利用“块”对话框中的“变量”选项卡（或“块特征查抄器”中的“变量”部门）。有关具体信息，请拜见设置块变量的优先级和初始方针。
- 6

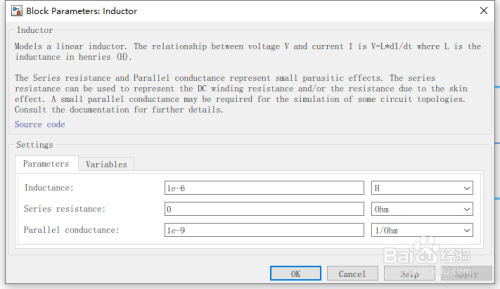

参数
电感
电感，亨利。默认值为1µH。
串联电阻
暗示小的寄生效应。串联电阻可以用来暗示直流绕组的电阻。默认值为0。
平行电导
暗示小的寄生效应。经由过程电感的并联电导可以用来模拟绝缘电导。一些电路的模拟可能需要一个小的并联电导的存在。默认值为1e-9 1/Ω
- 7
端口
块具有以下端口：
+与电感器正极端子相联系关系的节电端口。
-与电感器负极端子相联系关系的节电端口。
