工具/原料
- proe软件
- proe5.0
- proe三维模子
方式/步骤
- 1

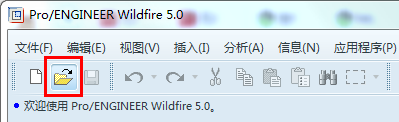

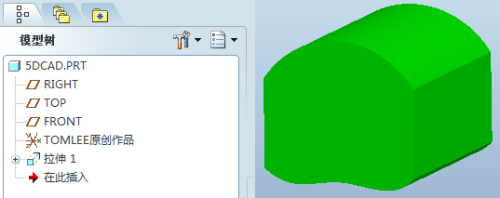

启动proe软件，在proe界面点击打开文件图标，打开一个现有proe实体零件。
- 2
在proe软件界面的“插入”菜单，启动夹杂特征建立。
指令位置：插入——夹杂——薄板暗语...（暗语就是切除材料）。
- 3

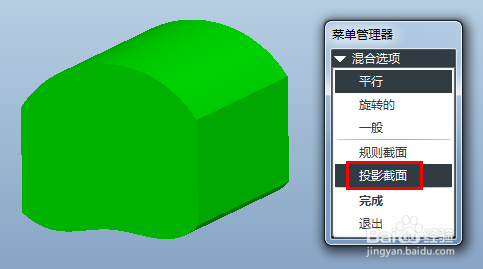

在弹出的菜单中，接管默认的：平行、投影截面和草绘截面，点击完当作。
- 4

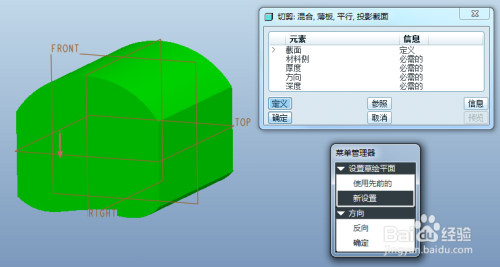

选择TOP基准平面来作为草绘平面，接管默认的箭头偏向，点击确定，接下来的菜单中点击“缺省”进入草绘。
- 5

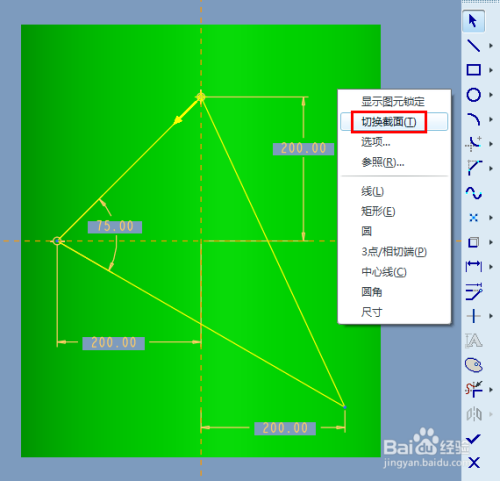

完当作第一个草绘截面后，鼠标移动到空白位置，按住右键弹出快捷菜单，选择“切换截面”选项。
- 6

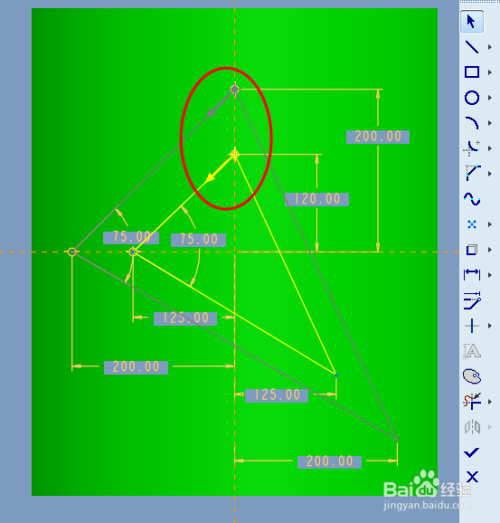

再次绘制第二个草绘截面，这时辰第一次的草绘截面会酿成灰色不成用，注重黄色的箭头，这就是起点位置，分歧截面间对应才会连线光顺不扭曲。
- 7

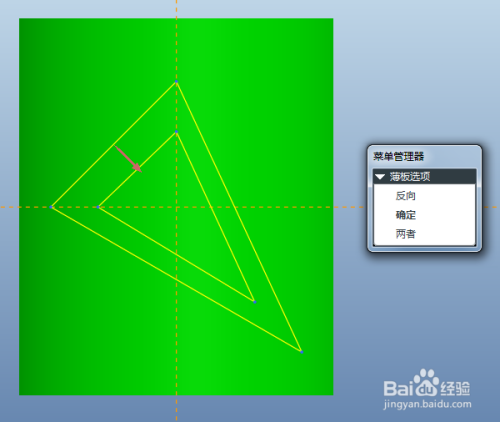

完当作第二个草绘后，本例我们就不继续切换截面建立更多的草绘截面了。接下来界说薄板厚度往哪一侧加厚，或者两侧加厚。可以经由过程菜单点窜红色箭头偏向，本例我们接管标的目的内加厚。
- 8

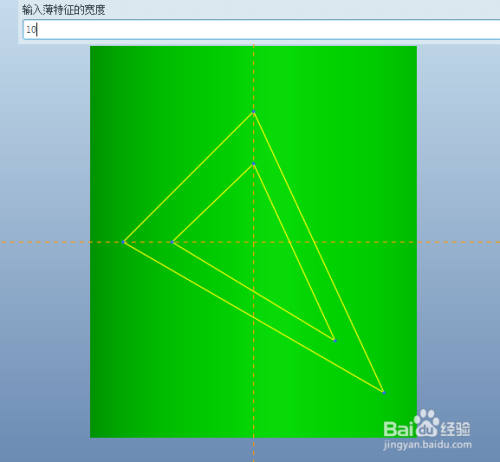

接下来的输入栏，输入薄板的加厚尺寸，回车键确定输入数字。
- 9

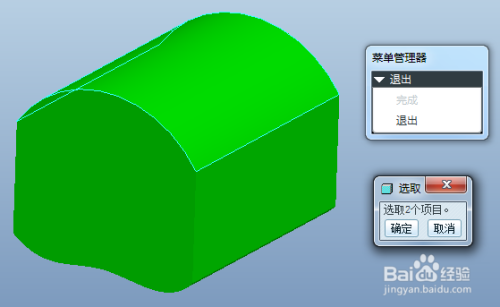

最后选择两个实体曲面来作为投影曲面，第一个草绘截面投影到第一次选择的曲面，第二个草绘截面投影到第二个选择的曲面。
- 10

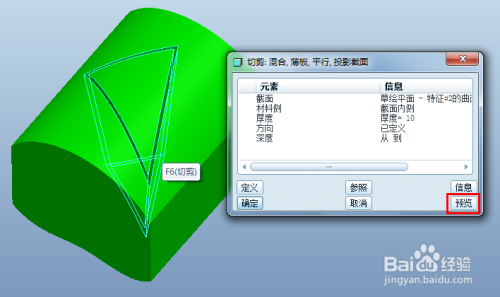

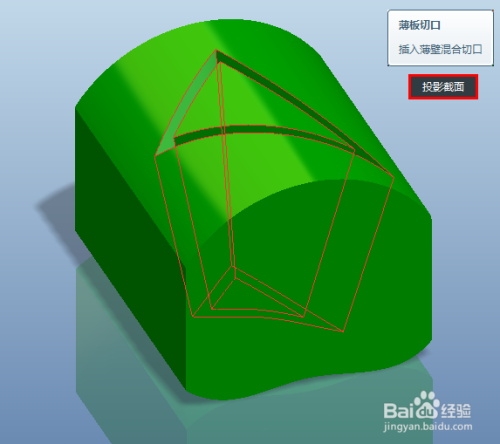

在对话框点击预览按钮，就可以看到两个草绘截面投影到实体曲面上的线条平行夹杂切除材料结果。
END
注重事项
- 平行夹杂投影截面切除材料，需要多两个实体曲面的选择，作为投影曲面。
- 平行夹杂投影截面切除材料，无属性和深度选项界说。
- 平行夹杂投影截面薄板切除材料，需要加厚偏向和厚度尺寸的界说。
